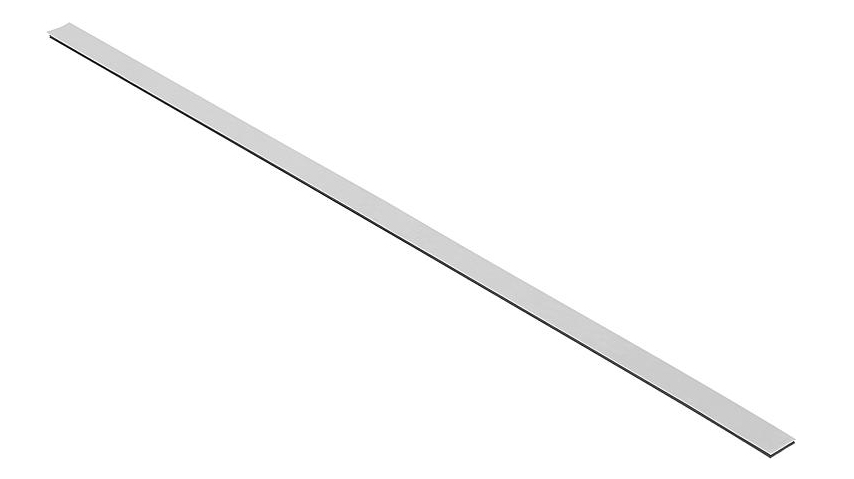

Taśma magnetyczna
Opis produktu
Materiał: Taśma magnetyczna z namagnesowanej taśmy z tworzywa.
Taśma nośna ze stali.
Taśma pokrywająca ze stali szlachetnej.
Wersja: Liniał inkrementalny.
Skok biegunowy 5 mm.
Wskazówka: Prosty montaż, bez konieczności użycia specjalnych narzędzi.
Wymaganą długość taśmy można obliczyć następująco:
droga pomiaru + długość czujnika „L” + (2 x ruch do przodu lub wybieg „B”).
L = patrz rysunek stosowanego czujnika.
B = 10 mm (ruch do przodu lub wybieg).
Dane techniczne:
– Współczynnik wydłużenia (11 ± 1) x 10-6/K (stal sprężynowa)
Zakres temperatury:
– Temperatura otoczenia -20…70°C
– Temperatura przechowywania -40…70°C
Montaż: Do montażu służy już zamontowana, dwustronna taśma klejąca; montaż należy przeprowadzić zgodnie z wytycznymi w Informacji dla użytkownika.
Na zapytanie: Inne długości od 0,1…100 m, w krokach co 0,1 m. Pamiętaj: Względna wilgotność powietrza 100%. Obroszenie jest dozwolone.
Wskazówka dotycząca planu:
2) Taśma magnetyczna M = 1,0 mm
3) Taśma nośna T = 0,3 mm
4) Taśma klejąca K = 0,1 mm
5) Wymagana długość taśmy = droga pomiaru + L + 2 x B
6) Droga pomiaru
